Was Du brauchst:

Benötigtes Material:

• 2 x Rahmenstücke    900 mm x 100 mm x 50 mm
• 2 x Rahmenstücke    800 mm x 100 mm x 50 mm
• 1 x Diagonalstrebe  1100 mm x 100 mm x 50 mm
• 2 x Balken              1200 mm x 120 mm x 120 mm
• 5 x Brett                 1100 mm x 180 mm x 20 mm
• 2 x Pfostenträger
• 2 x Torbänder mit Befestigungsschrauben am Pfosten
• 4 x Bolzen M 10 x 135 mit Muttern für Pfostenträger
• 6 x Bolzen M 6 x 60 mit Muttern für Torbänder
• 20 Edelstahlschrauben 4,5 x 50
• 1 x Torfalle mit Befestigungsschrauben
• 4 x Edelstahlschraube 5 x 140
• 8 Holzdübel 10 x 60 aus Mahagonie
• Farbe oder Holzlasur

Benötigtes Werkzeug:

• Säge
• Bohrmaschine
• Akkuschrauber
• Schraubenschlüssel
• Raspel
• Forstnerbohrer
• Stecheisen

Hier findest Du eine Anleitung für ein Gartentor. Das Gartentor hat die Maße von 1100 mm x 1000 mm. Dies Anleitung zeigt, wie die Grundkonstruktion für ein Tor ist. In dieser Anleitung wird Douglasienholz verwendet. Als Alternative eignen sich auch andere Hölzer die für den Außenbereich geeignet sind, wie z.B. Eiche oder Lärche.

Bauanleitung:

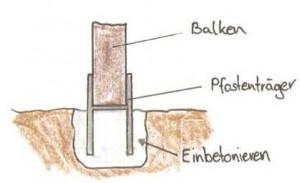

Zuerst setzt man die Torpfosten. Man gräbt für jeden Pfosten ein Loch. Der Abstand zwischen den Pfosten soll 1040 mm betragen. So hat man zwischen Tor und Pfosten ein Spiel von 20 mm auf jeder Seite. Ist das Loch ausgehoben, setzt man einen Pfostenträger in das Loch und füllt es mit Beton. Der Träger wird mit der Wasserwaage ausgerichtet, bevor der Beton ausgehärtet ist. Dann kann man den Balken mit den M 10 Bolzen befestigen. Die Pfosten sollen an der Oberkante schräg gesägt werden, damit Regenwasser gut ablaufen kann. Man kann jetzt auch den zweiten Pfosten setzen oder man wartet, bis das Tor an dem ersten Pfosten montiert ist, dann kann man ihn besser am Tor ausrichten.

Nun kann man beginnen den Rahmen für das Tor zu montieren. Man nimmt die zwei Rahmenstücke mit 800 mm und die zwei mit 900 mm und baut sie zusammen wie unten im Bild zu sehen. Verbunden werden die Latten mit den Mahagoniedübeln, wie im zweiten Bild unten zu sehen. Dübel aus Buche sind für den Außenbereich weniger geeignet. Man bohrt dafür in beiden Latten Löcher, etwas mehr als 30 mm tief. Man kann den Bohrer bei 30 mm markieren, so ist es einfacher das Maß einzuhalten. Die Dübel und Latten werden zusätzlich verleimt. Nun schraubt man die Querstrebe in den Rahmen. Dazu legt man die Latte mit 1100 mm auf den Rahmen, wie unten zu sehen ist und zeichnet die Stücke an den Enden an, die abgesägt werden. Hat man die Strebe eingepasst, wird sie in den Rahmen mit 4 Schrauben 5 x 140 befestigt. Vor dem Verschrauben muss noch vorgebohrt werden. Das untere Stück der Strebe muss auf das untere Torband zeigen (siehe Bild), so wird das Gewicht auf dieses Torband verlagert. Die Bänder werden mit den M 6 Bolzen befestigt. Die Köpfe der Bolzen müssen evtl. etwas versenkt werden, damit man die Verkleidungsbretter auf den Rahmen schrauben kann. Hierfür kann man ein Stecheisen oder einen Forstnerbohrer verwenden.

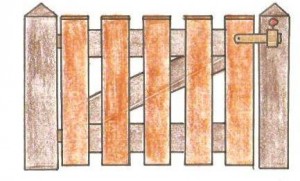

Jetzt werden die Verkleidungsbretter auf den Rahmen geschraubt. Vor dem Montieren, werden die Ober kanten der Bretter angeschrägt, damit die Stirnseiten durch stehende Nässe nicht zum faulen beginnen. Jetzt schraubt man die Torbänder mit dem Tor an den Torpfosten. Falls noch nicht geschehen, jetzt den zweiten Pfosten setzen, wie im ersten Schritt beschrieben. Nun wird noch die Torfalle an Tor und Pfosten geschraubt. Dann noch das Tor mit Farbe oder Holzlasur streichen und fertig ist das Gartentor. Viel Spaß beim Bauen.
